中国知名的46个装配式建筑

阅读次数: 发布时间:2019-09-10

01

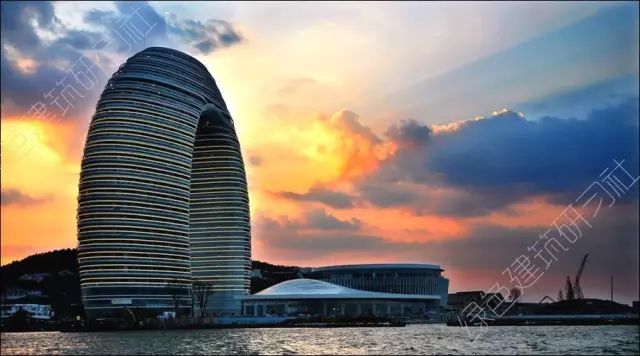

湖州喜来登温泉度假酒店

位于中国太湖南岸。高101.2m,宽116m,地上23层,地下2层,总建筑面积6.5万平方米,主要用途为酒店。该酒店工程以其指环型的造型作为南太湖沿岸的标志性工程,而连廊钢结构部分更是其画龙点睛之笔,也是钢结构工程的安装难点之所在。

02

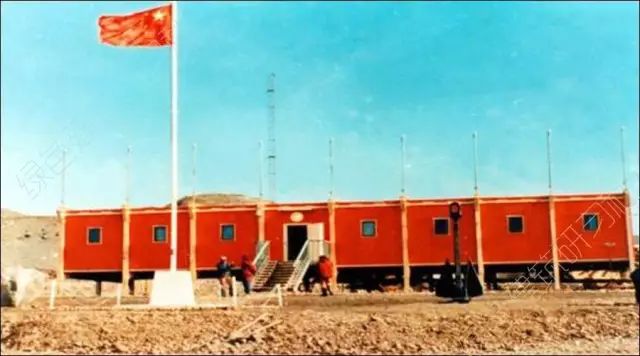

中国南极长城站

1984年建成,装配式钢结构,采用聚胺脂复合板、快凝混凝土等新材料新工艺和便于运输和施工的集成方法,由赛博思总设计师卞宗舒完成建筑、结构设计、施工组织设计。并到现场指导施工。

03

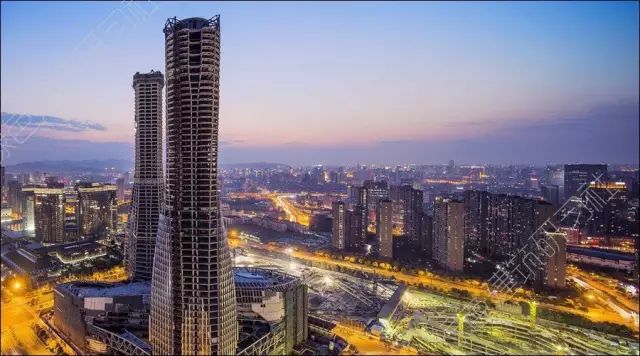

杭州来福士广场

项目位于杭州市江干区钱江新城核心地段,占地约4万平方米,建筑面积约40万平方米,由一栋裙房商场和两栋集办公、酒店为一体的综合超高层塔楼组成。塔楼一为地上60层,结构主屋面高度242.85米,总高度约250米;塔楼二为地上59层,结构主屋面高度244.78米,总高度约250米。工程设计新颖独特,竖向结构体系、楼面结构体系的选择,使结构具有足够的抗震能力和使用舒适性;建筑方面中,结构外围的框架斜柱,使整个建筑结构的视觉冲击更强烈。该工程制作工艺难度大,塔楼结构类型为钢管柱、钢框梁、钢筋混凝土楼面梁、混凝土核心筒结构,裙房结构类型为框架、剪力墙结构,结构形式复杂,几乎涵盖了所有结构形式。

04

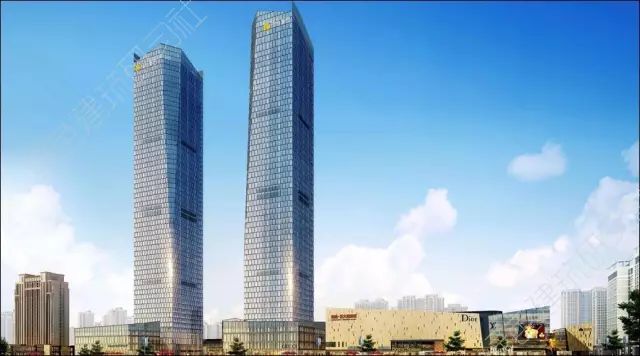

西安绿地中心

位于西安市西高新中央商务区锦业路和丈八二路交叉口处,总建筑高度为270米,建筑面积约17万平方米,地下3层,地上57层。钢结构主要包括塔楼外框架钢结构、核心筒内劲性钢柱及钢梁、伸臂桁架、屈曲约束支撑、塔楼顶部幕墙桁架。

05

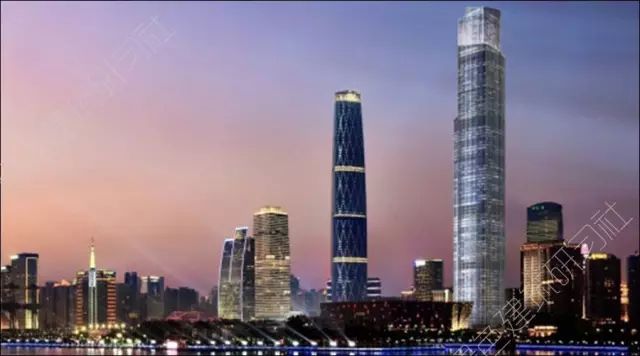

广州东塔

位于广州天河区珠江新城CBD中心地段,与已建成的广州西塔、广州新电视塔构成等腰三角形,相对耸立于中轴线珠江边,是新城市中轴线上地标性建筑的压轴之作。总建筑面积50万平方米的广州东塔,总高530米,刷新了广州建筑的新高度,建筑楼层为地上111层、地下室5层,共为116层,用钢量约9.6万吨。

06

安徽合肥滨湖惠园

项目采用住宅产业化建造模式,位于滨湖新区启动区内。项目总占地215亩,规划总建筑面积44.2万平方米,规划总户数7906户。其中:经济适用住房37.2万平方米、7014户,廉租住房4万平方米、892户,配套设施3万平方米。项目总投资约10.5亿元。

07

青岛世园会植物园

位于青岛市北部百果山森林公园。植物园地下部分为混凝土结构,其上为钢结构罩棚,总建筑面积达2.3万平方米,是亚洲最大的钢结构植物园。植物园共设置四个展区,四个展区分别对应四个钢结构单体,每个单体结构形式相同。钢结构表面装饰夹胶超白玻璃,使建筑外形与结构功能得到了完美结合,诠释了钢结构建筑外观的可塑性与建筑功能的可实现性。植物园钢结构采用空间网格结构体系,主要受力构件为拱形倒三角管桁架,桁架之间采用单层网壳及次桁架连接,从而形成一个稳定的空间结构受力体系。钢结构轮廓长度193m,宽度118m,主桁架最大跨度近70m。构件均采用圆管截面,杆件之间通过相贯焊缝连接在一起。主桁架均为落地桁架,桁架端部柱脚与混凝土之间用铰支座连接,保证了结构受力的可靠性与稳定性。

08

万科金域缇香

金域缇香在建筑过程中,引入万科工业化住宅建造工艺,预制的楼梯、叠合楼板、隔墙板等,在改善建筑结构精度、渗漏、开裂等质量问题的同时,提高建筑的隔声、保温、防火性能,不仅降低资源消耗,还可以提高住宅的工程质量、功能质量和环境质量,实现可持续发展的住宅建设模式。同时,项目更升级引进日本的防震、抗震技术,让建筑额外拥有抗震性能。

09

合肥天门湖公租房

位于合肥经开区蓬莱路以东、紫蓬路以南、天门湖家园(国家保障性住宅廉租房小区)南侧、紫云路以北。该项目占地22670平方米,总共建筑面积约69000平米(1360套),5幢18层精装修住宅,其中3#楼采用西伟德整体装配式叠合板体系(基础除外):建筑面积约16978.9平方米。

10

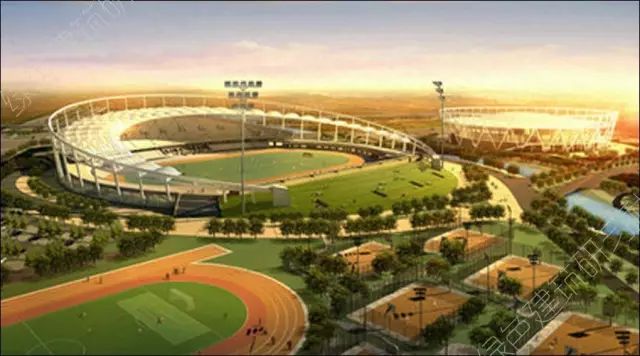

乐清体育中心

项目总用地面积约为24万平方米,北长约229m,东西宽约211m,最大悬挑端跨度约57m,整体采用罩棚索膜结构,主体结构为钢管混凝土环梁和斜柱形成的锥面网格结构,屋面采用弯月形非封闭空间索桁体系覆盖PTFE膜材。而体育馆和游泳馆屋盖平面投影呈椭圆型,都为覆盖刚性屋面,钢屋盖结构采用索桁式弦支体系,由单层曲面网格结构和空间索桁体系杂交而成。周边V形柱和上下环梁形成的环形桁架为屋盖支撑体系。

11

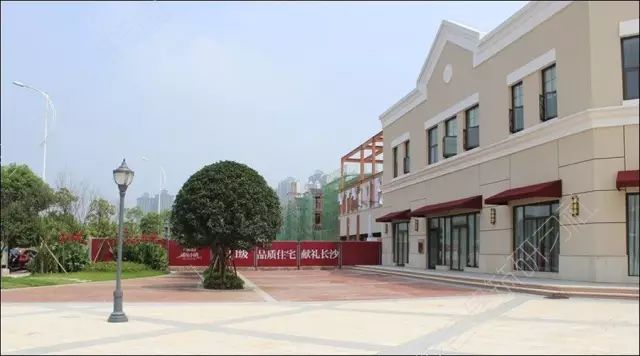

麓谷小镇

项目位于岳麓大道青山路与尖山路交汇处,由湖南金尚湖置业有限公司结合远大住宅工业化技术打造。项目建筑面积31万方,分两期开发,一期由11栋高层住宅,1.8万方商业街及2700平米幼儿园组成,二期为高层住宅。项目是由远大住工代建的第六代工业化集成建筑,比传统方式建造的楼盘质量更好,具有保质、抗渗、隔音、节能等多个品质,居住更为舒适。

12

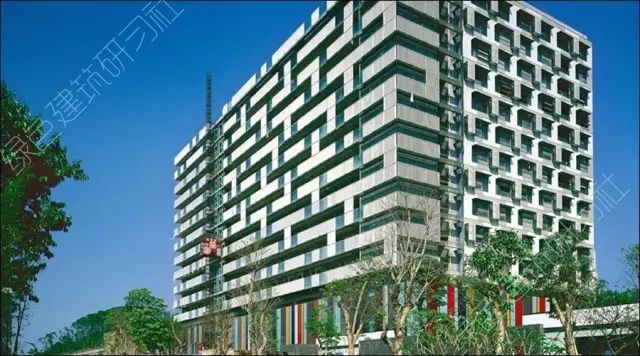

深圳第五寓

深圳第五寓位于龙岗区坂田街道环城南路和坂雪岗达到交汇处,总建筑面积14829.57平米,地上12层、地下2层,总高度46.15米,住宅面积10273.67平米、共209户。项目采用了先进的产业化建造技术,主要体现在:外墙、走廊、楼梯等部分全部为PC预制,然后现场组装。项目的部分梁、楼板也采用了PC。整体的预制率达到11%,属于内浇外挂体系。

13

深圳龙华保障房

万科集团工业化B级产品,28层剪力墙结构,总建筑面积21.5万平方米,2011年3月吊装,2012年7月竣工。由于保障房项目户型面积标准化,所以非常适合产业化建设。万科也基本上采用PC预制,建筑部分采用工厂制造,现场组装来完成。

14

北京万科假日风景紫苑

万科中粮假日风景B3、B4号楼建筑面积共8320平米,两栋楼应用的预制构件率为20%-30%,预制构件的制作精度提高到毫米级。同时在外墙预制过程中,引入与建筑结构同寿命的“三明治保温体系”,解决了住宅保温层老化、保护层脱落等问题。而且,B3、B4采用了全装修概念。

15

北京中粮万科长阳半岛

总用地面积15.4万平方米,容积率2.17,总建筑面积37.5万平方米。使用了混凝土预制板作为外墙板,内部使用预制混凝土楼梯等大量预制构件,工业化程度能达到国内领先的程度。建筑的雨篷、栏杆、排烟道、楼梯、卫浴、厨房等使用工业成品,减少现场加工。

16

西安万科城

是万科15平方米极小户型得以运用的项目。极小户型内装采用装配式的施工组织方式,几乎所有的装修材料都在工厂预制好,现场只需要进行安装工作。比如,卫生间采用整体卫浴。从设计、生产、提供到安装、服务全是一体化。而传统卫生间是泥瓦匠现场施工,用瓷砖或石材铺贴而成。

17

长沙花漾年华

花漾年华是远大住工运用当今世界最前沿的PC(预制混凝土构建技术)建成的第五代集成住宅,与传统建筑相比更节能环保、安全抗震、耐火防潮、施工快捷;70年不过时,是真正呵护生命、保护生命的建筑。根据湖南客户的收入量身定制的36/70/95平米中小户型。

18

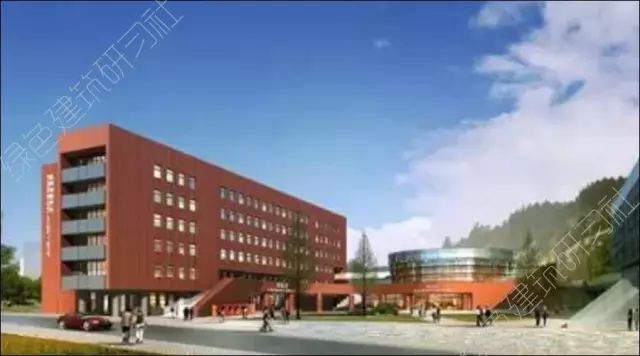

山东建筑大学教学实验综合楼

项目包括教学实验综合楼(主楼)和合堂教室两部分,位于山东建筑大学新校区内图书信息楼南侧,紧邻雪山东麓,规划建筑面积约11936.17平米。教学实验综合楼为钢框架结构,地上6层,建筑高度23.96m,主要为实验室和研究室;合堂教室为钢筋混凝土框架结构,地上2层,建筑高度13.4m,主要用于大会议室和90人合堂教室。

19

泉州市图书馆

这栋建筑主体部分的安装从2016年下半年开始,安装用时3个半月左右。泉州市图书馆是泉州市第一个采用现代技术装配式混凝土结构的公共建筑项目。总用地面积24116平方米,总建筑面积38458平方米,其中地上8层总面积33827平方米,地下1至2层总面积4631平方米,建筑高度36.55米,幕墙高度43米。泉州市图书馆的建筑主体结构中除了柱子和楼梯外,其余梁、板构件均由异地工厂生产加工预制,再运输到施工现场进行安装。

20

中海鹿丹名苑

项目是目前国内在建最高的装配式住宅大楼,其中,8#号楼、9#号楼为装配式施工,结构高度分别147米、124米,总建筑面积为59300平方米,2015年8月12日开工,历经370天已成功封顶。中海鹿丹名苑项目是目前国内仅有的两栋超百米的产业化住宅楼,成为建筑产业化住宅的标志性工程。中海鹿丹名苑项目还是深圳市首个使用PC构件柱的工程,该工程采用了混凝土+铝模+PC的新形式,预制构件类型包含预制凸窗、叠合板、楼梯构件,预制率达15%以上,装配率达到30%以上,工业化程度高。

21

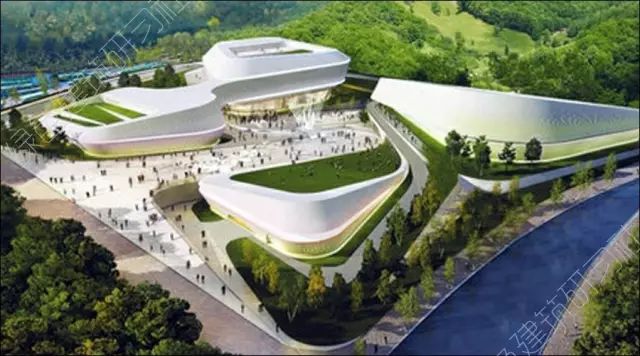

敦煌文博会主场馆

该项目建筑面积26.8万㎡,以敦煌大剧院为代表的场馆建设工厂化装配制造部件占到整个建筑的81.2%,综合采用设计施工总承包(EPC)模式,成功实现了优化设计、缩短工期、节省投资。仅用42天即完成方案设计到土建施工三维图纸;全面采用BIM技术,设计、采购、施工在同一信息平台展示,避免“错漏碰撞”,实现复杂构件的精益制造和高效建造;全部场馆主体工程仅用104天,15万平方米的广场石材铺设仅用40天,总工期从5年压缩至8个月,项目管理成本、资金成本大幅度压缩约15%。

22

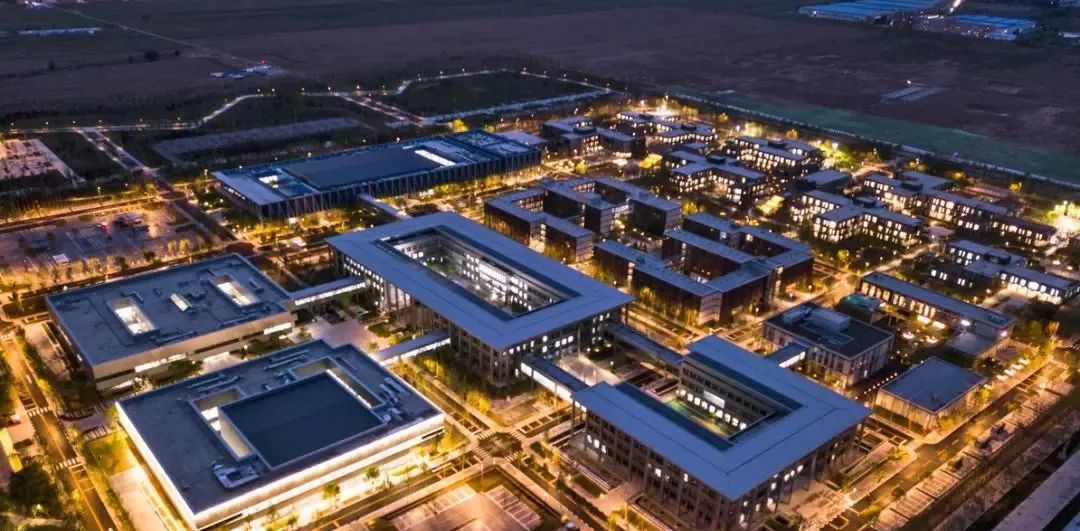

雄安市民服务中心

本项目创造了全新的“雄安速度”——

4天,完成3100吨基础钢筋的安装

5天,完成建设现场临建布置

7天,完成12万立方米土方开挖

10天,完成3.55万立方米基础混凝土浇筑

12天,完成现场临时办公、生活搭建

25天,完成1.22万吨钢构件安装

40天,项目7个钢结构单体全面封顶

从开工到全面封顶仅历时1000小时。

23

深圳裕璟幸福家园

该项目建筑面积6.5万平米,造价1.97亿元,项目预制率约50%,装配率在70%以上。项目以科研设计一体化为技术支撑,以BIM为高效工具,以智能建造平台为保障手段,创新推行以“研发+设计+采购+制造+管理”的装配式建筑REMPC管理模式。

24

上海宝业中心

地下车库墙板及楼板采用预制叠合墙、楼板,建筑外立面采用“GRC+PC”预制墙板。项目的设计灵感来源于企业创立之初依偎的杨汛大桥和西小江,将桥与水的关系抽取并置换,形成建筑空间的基本构架。宝业中心外立面的总构件数量为854块,通过标准化模具的“魔幻”变化,在工厂制造出孔洞大小不一的GRC单元式幕墙,又加之集成保温、防水、遮阳等功能,使幕墙成为集成使用功能及外面装饰的创新部品部件。

25

长春一汽技术中心停车楼

长春一汽技术中心乘用车所全装配式立体预制停车楼为全国首例预制装配式立体停车楼,建筑总占地面积11583.04㎡,抗震设防烈度为7度,地下部分为现浇结构,地上部分采用预制装配式大跨双T板-剪力墙结构体系,总建筑面积约7.9万㎡,共7层,建筑高度24m。1层层高4.5m,2~7层层高3.2m,整个停车楼分南楼、北楼两栋,楼长110m,宽110m。

26

北京成寿寺钢结构住宅项目

北京成寿寺钢结构住宅项目总用地面积6691.2平方米,该项目采用装配化全钢结构,所有钢柱、钢梁及钢筋桁架楼承板均为工厂化生产,现场装配化安装,比传统现浇混凝土结构缩短工期50%以上。该项目管理模式采用EPC总承包模式,即根据建筑功能和业主要求,结构形式采用钢框架钢板剪力墙结构体系,楼板采用钢筋桁架楼承板,外墙采用预制混凝土(PC)外墙挂板、蒸压加气混凝土(AAC)条板。

27

上海江湾镇384街坊A03B-11地块项目

建筑面积87189平方米,在±0.00标高以上的一、二层采用现浇方式建造,东侧、西侧两座塔楼及向下投影部分采用装配式建造方式,该部分建筑中结构框架柱、框架梁、楼板、楼梯等构件采用预制装配;单体预制率≥25%,采用预制叠合梁、叠合板、预制柱、预制楼梯等预制构件,装配式实施比例39.3%。

28

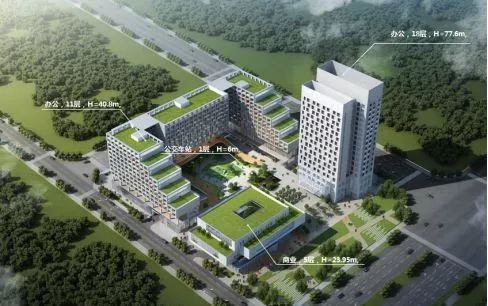

新兴工业园服务中心

新兴工业园服务中心总建筑面积约9万平米,其中酒店和公寓采用了装配式结构体系。酒店建筑高度77.6米,从±0.000开始装配,除核心筒外所有结构构件均为工厂化预制,主要预制构件包括:预制柱、预制梁、预制叠合板、预制楼梯和预制清水混凝土外挂板,建筑内部采用一体化内装的装配式轻质内墙板,整体预制装配率达56%。公寓采用框架结构,公寓地上建筑面积41347.07平米,地下1层、地上11层,高度42.90米,部分构件采用预制装配式,构件总类包括叠合板、预制楼梯,预制装配率20%。集中商业采用框架结构,地下2层、地上5层,地上建筑面积6609.1平米;公交场站1层,高度6米,建筑面积1815.3平米。

29

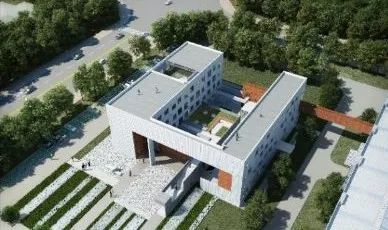

成都建工建筑工业化公司研发中心

成都建工建筑工业化公司产业化研发中心位于成都市青白江区,由办公楼、公寓和食堂组合形成的围合式园林布局建筑群,总建筑面积约5000平米。本项目采用全装配式钢筋混凝土框架体系,全部构件工厂化生产,现场只进行拼装,装配率达100%,预制装配率达70%。清水砼外墙挂板设计标准化,工厂化、艺术化,通过4块主要墙板反复拼装成建筑外墙。内装与建筑主体构建同时设计、生产,实现装修工业化,提高工业化程度。屈曲约束支撑设计,增加单榀框架的抗震能力,中震、大震的耗能能力。做到大震只损坏屈曲约束支撑,更换即可的目地。

30

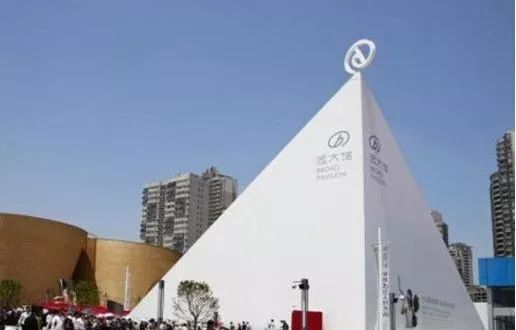

上海世博会远大馆

仅用24小时时间安装完成的上海世博会远大馆作为唯一被留用的企业馆获得广泛关注。远大馆主体分别为一幢“L”形和一幢金字塔形的建筑,“L”形建筑最高为8层,另一面为2层,据报道,该建筑可抗9级地震;墙体采用保温材料,冬暖夏凉;新风经静电除尘后引入室内,比室外空气洁净数十倍。不仅如此,由于100%实现工厂化制造,建筑垃圾只有传统施工所产生垃圾的1%;此外,该建筑的耗能也只相当于传统建筑的20%。由于采用带有静电除尘器的换风机,室外空气经过机器进入室内时,99.9%的尘埃和细菌都将被过滤掉。

31

南京万科上坊保障房6-05栋

全预制装配整体式钢筋混凝土框架加钢支撑结构,装配率达81.3%,是全国已建成的框架结构中高度最高、预制率最高的工程。15层楼实现无外脚手架、无现场砌筑、无抹灰的绿色施工。混凝土梁柱部分采用37mm厚ALC纳米保温板,围护结构节能率达到65%。

32

北京郭公庄公租房

北京郭公庄公租房项目位于丰台区郭公庄六圈南路,建筑面积64257㎡,可提供公租房1418套。该项目主体结构和内部装修全部按照装配式建造方式进行设计和建造,主体结构采用装配式剪力墙结构(PC结构)。预制构件的部位包括外墙、楼板、楼梯、阳台和空调板,采用预制混凝土构件,预制率约35~40%。外墙采用三明治复合墙体,由外页墙(50mm厚)、保温层(70mm厚)和内页墙(200mm厚)组成。楼板、阳台板和空调板均采用叠合楼板方式;楼梯采用了预制混凝土楼梯段。项目共采用14大类638种构件,主要包括预制的外墙板、叠合楼板、楼梯、预制阳台板等。

33

合肥蜀山产业园公租房

合肥蜀山产业园公租房四期总建筑面积34万平米,现为国内装配式建筑最大体量的单项工程。工程承包采用EPC模式,项目运用装配整体式剪力墙结构,整体预制装配率为63%,达到国内领先水平。

34

哈尔滨新新怡园

项目总建筑面积30295㎡,地下1层,地上28层,附有3层裙房,抗震设防烈度7度(0.1g)。28层的主体结构采用受力钢筋约束浆锚搭接连接的装配整体式剪力墙结构,其中预制构件包括:剪力墙、叠合梁、叠合板、预制楼梯等;裙房为3层框架结构,其中预制构件包括:叠合梁、叠合板等;地下室部分采用了预制的防水外墙、叠合梁、叠合板。

35

上海惠南万华城23#楼

上海市浦东新区惠南新市镇17-11-05,17-11-08地块23号楼是华建集团和宝业集团合作的一个上海市工业化住宅示范项目。23号楼地上总层数为13层,地下1层,标准层层高2.9m,总建筑高度37.7米。住宅房型设计以标准化模块化为基础,采用大空间可变房型设计。住采用双面叠合板式混凝土剪力墙体系,单体预制率达到30%,项目采用了BIM技术,将建筑,结构,机电一体化设计,实现了建设全过程的控制。

36

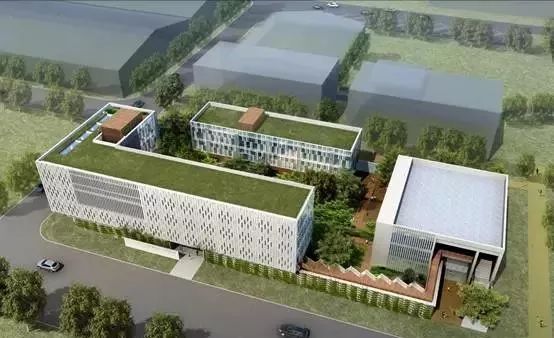

中建科技成都公司研发中心

该项目为装配式建筑+被动式超低能耗绿色建筑,项目包括办公楼和公寓楼两部分,占地面积1500㎡,总建筑面积约4409㎡,地上四层,建筑高度16.45m。其采用了装配式+复合外挂板+内保温、装配式+三明治板+中置保温、内嵌式高性能外窗系统、高气密性技术、无热桥技术、地道风+风扇+外窗通风的复合通风系统、地源热泵+模块化机房+地埋管光纤测温、余热回收+除霾高效健康新风机组、热湿解耦+温湿度独立控制系统以及超低能耗建筑智能化监测系统关键技术等十大关键技术,并全程采用BIM信息化技术。

37

北京市北七家镇B1#楼安置房项目

北京昌平区北七家镇平西府畅悦居B1#小高层建筑面积8260.38平方米,地下1层,地上10层,为国内首栋EVE预制圆孔板剪力墙结构(装配式)小高层住宅。EVE预制圆孔板剪力墙结构是采用工业化生产的预制圆孔墙板、空调板、叠合楼板、叠合梁和楼梯等预制混凝土构件,在现场进行装配式施工,通过与现浇混凝土的有效结合和可靠连接,形成的整体式混凝土结构。该工程通过北京市“结构长城杯”专家组验收。

38

海门市龙馨家园老年公寓项目

海门市龙馨家园老年公寓项目主体结构采用预制装配整体式框架-剪力墙结构。总建筑面积为21265.1㎡,其中地上25层、面积18605.6㎡,地下2层、面积2659.5㎡,建筑高度85.200米,预制率为52%,总体装配率达到80%,全装修。

39

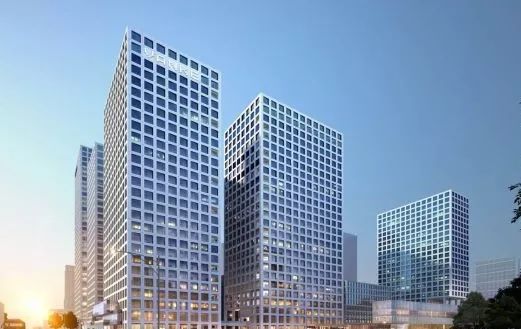

深圳万科云城项目

项目总建筑面积约33.4万㎡,商业部分面积为0.9万㎡,其中7A、7B、7C、7E、7F、8B座共6座高层塔楼为装配式建筑,均为办公、研发用房。装配式建筑面积约28万㎡,本项目采用內浇外挂体系,所有建筑外墙采用预制外墙构件,楼梯采用预制楼梯,主体结构采用铝模现浇,室内隔墙采用轻质混凝土条板,并运用自升式爬架等装配式施工技术,预制率约为17%,装配率约60%(按深圳市计算方式)。

40

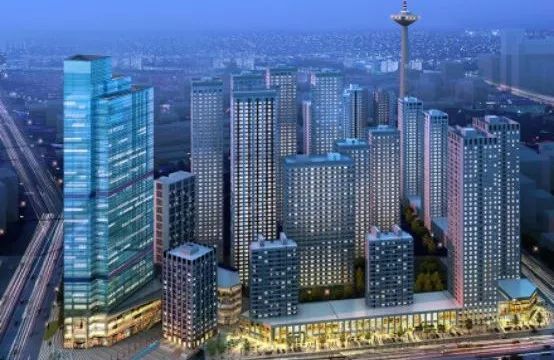

沈阳万科春河里项目

建筑面积约55.7万平米,其17#楼采用日本鹿岛建设的全PC框架-核心筒体系,装配率达65%;4#、7#、10#楼首次研发超80m限高工业化体系,并成功通过专家认证,单体装配率27%;2#、3#楼单体装配率38%。

41

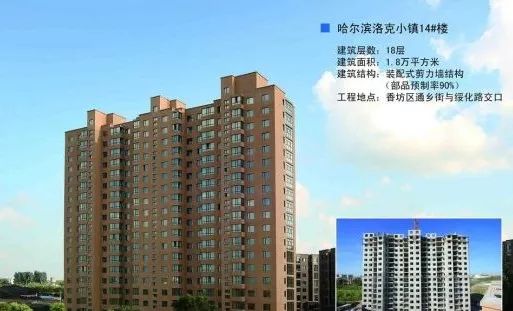

哈尔滨洛克小镇

哈尔滨洛克小镇小区14号楼项目建筑面积1.8万平方米,建筑层数18层;采用黑龙江宇辉集团装配式剪力墙体系,其最大构件尺寸7.1米(长)、2.86米宽,墙厚200mm。

42

上海绿地南翔威廉公馆百年住宅

总建筑面积约289751.4平方米,其中,11#、14#、17#三栋楼按照中国百年住宅SI产业化的理念进行开发,通过S(skeleton支撑体)和I(infill填充体)的分离使住宅具备结构耐久性、室内空间灵活性以及填充体可更新性等特色。建设过程中,绿地南翔威廉公馆项目将全干式工法、SI集成技术、新风技术、地暖技术、适老产品系统、环保内装材料、全屋收纳系统等新型技术融合运用,对绿地百年宅产品体系的核心内容——空间可变、干式技术、工业化集成部品等进行了丰富和完善。

43

雅世合金公寓

雅世·合金公寓项目约2.2万平米,总建筑面积约7.8万平米,雅世·合金公寓采用的SI居住体系,采用数十项先进技术——管线与结构墙体分离系统、干式采暖系统、集中管道井系统、同层排水系统、无负压供水系统、内保温系统、负压式新风系统、烟气直排系统等。住宅的结构体S(Skeleton)和居住填充体I(Infill)完全分离,通过双层楼板、天棚、墙体,将建筑骨架与内装、设备分离,当内部管线与设备老化的时候,可以在不伤害结构体的情况下进行维修、保养,并可以方便更改内部格局,延长建筑寿命。

44

海门中南世纪城96号楼

海门中南世纪城96号楼项目地下2层,地上32层,总高度95.4m,建筑面积约2.8万平米,采用夹芯墙+预制剪力墙板外墙和内墙、预制混凝土叠合板、预制混凝土楼梯、预制混凝土叠合阳台板及空调板、预制混凝土叠合梁,主体工程预制率73.7%。

45

北京马驹桥公租房

北京马驹桥公租房项目位于通州区台湖镇水南村,住宅总建筑面积137365㎡,可提供公租房3004套。该项目秉承了“开窗见景”“户户南向”的理念,整体规划设计布局合理、空间紧凑、利用充分。单元式板楼不仅南北通透,并且90%以上的户型南向开窗,打造具有良好的日照、采光和通风的健康的环境优美的住区,充分满足了居住的舒适度和卫生条件。

46

北京海淀温泉C03项目

项目位于海淀区温泉镇规划中心区,公租房建筑面积43987㎡,该项目全过程实施住宅产业化,采用装配式建造方式。
