全方位揭秘地下综合管廊施工

阅读次数: 发布时间:2016-08-04

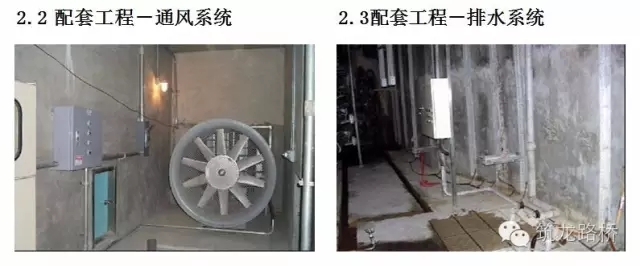

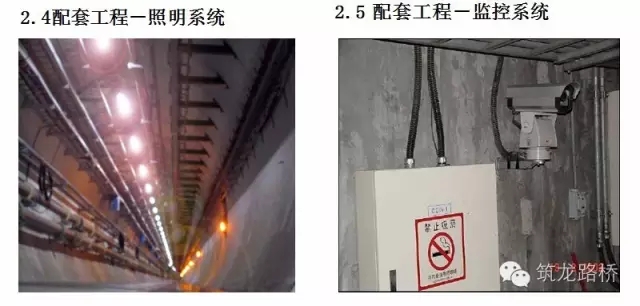

  综合管廊系统组成

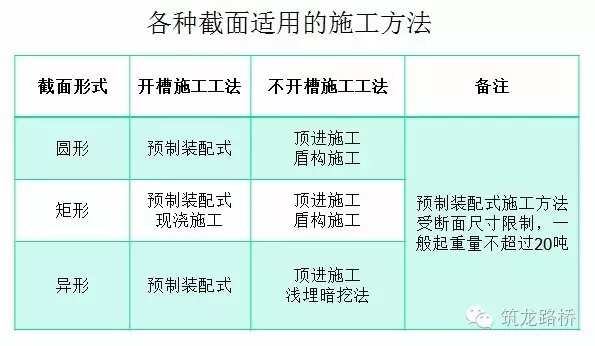

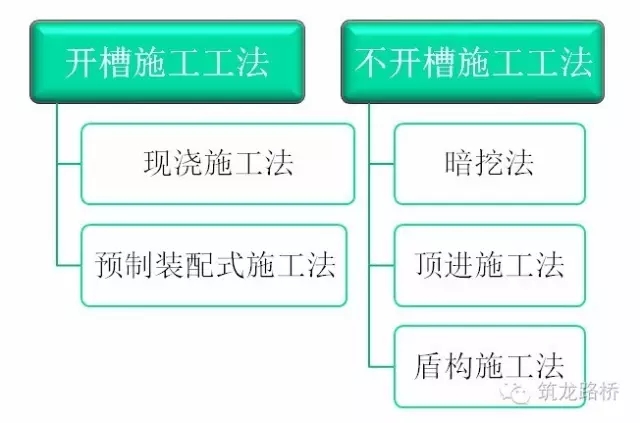

主体工程施工方法

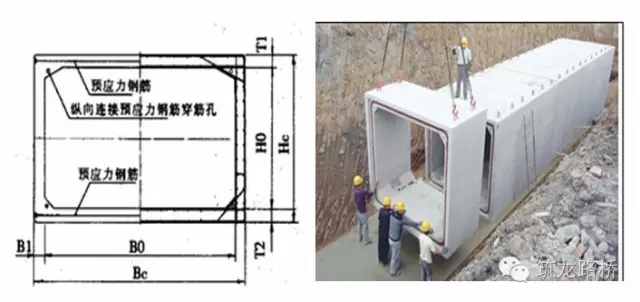

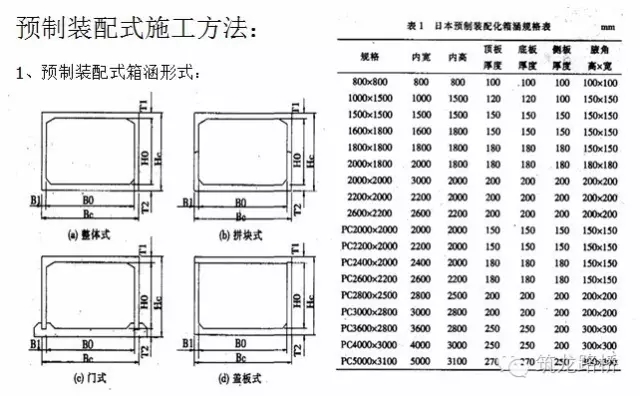

2、预制装配式箱涵种类:普通钢筋砼箱涵、预应力砼箱涵(内宽超过2600mm的箱涵,可在顶、底板施加横向预应力,以便减薄顶、底板厚度)

3、预制装配式箱涵长度:一般分为1.0m1.5m2.0m三种,根据生产和施工条件划分,一般情况下单块预制的重量控制20吨以下。
4

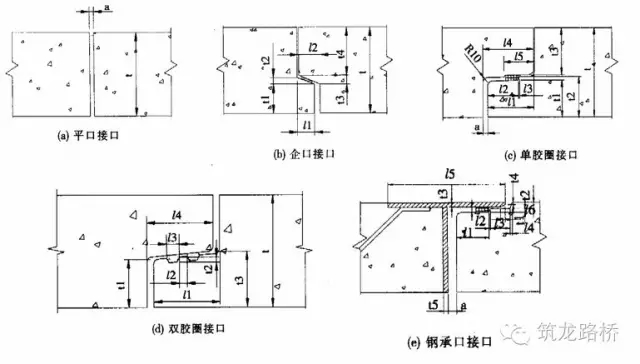

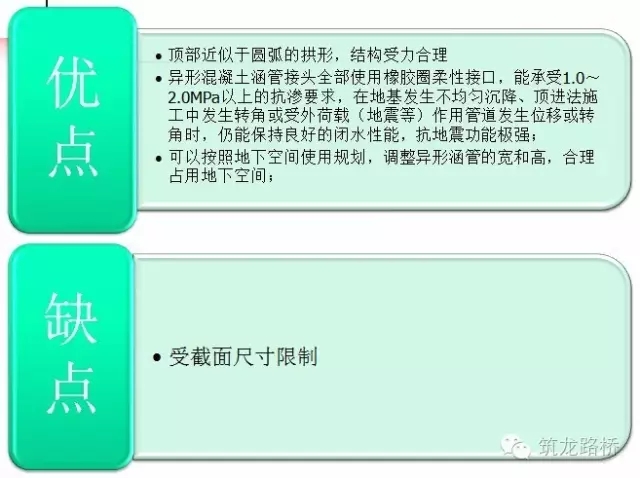

、预制装配式箱涵接口:

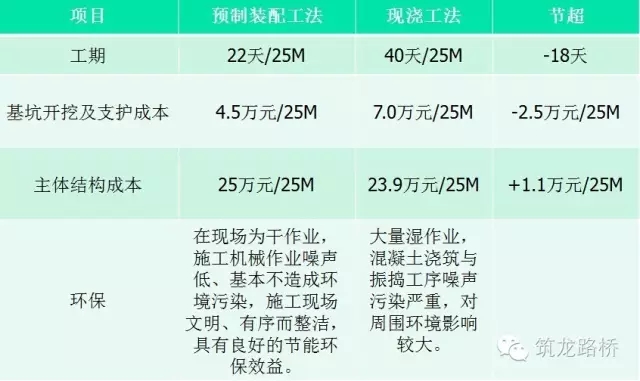

预制装配工法与现浇工法的对比分析:

上海世博会地下综合管廊现浇工法与预制装配工法工程实例:

上海世博会地下综合管廊选用两种施工工法——现浇和预制装配化施工。整体式现浇段总长6.2km,预制混凝土管廊总长200m,施工工期与施工费用以一个标准段25m长度作为标准施工段工期与成本的分析。




盾构施工工法:

一、盾构机的种类

按开挖面是否封闭划分,可分为密闭式和敞开式两类。按平衡开挖面土压与水压的原理不同,密闭式盾构机又可分为土压式(常用泥土压式)和泥水式两种。敞开式盾构机按开挖方式划分,可分为手掘式、半机械挖掘式和机械挖掘式三种。按盾构机的断面形状划分,有圆形和异型盾构机两类,其中异型盾构机主要有多圆形、马蹄形和矩形。

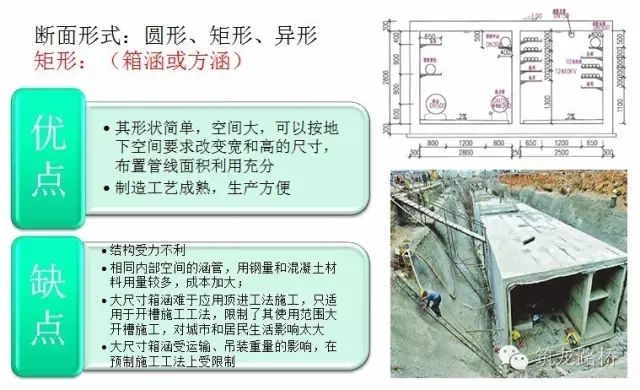

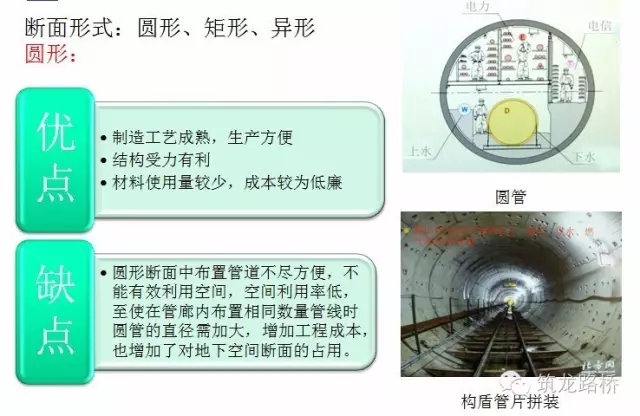

二、适宜于地下管廊断面形式:圆形、矩形。

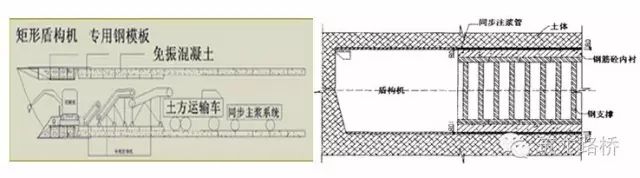

矩形盾构施工工法案例:

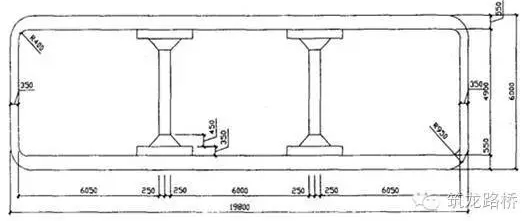

某广场地下商场二期工程,主体结构长328米,宽19.8米,矩形筒体结构高6米,内净高4.9米,最大埋深10.75米。采用管棚法暗挖施工盾构始发通道,大断面矩形盾构掘进和现浇混凝土衬砌的方法施工。

费用分摊

1、综合管廊建设费用组成:建设成本、日常运营维护成本。

2、费用分摊方法:空间比例法、直埋成本法。
空间比例法:是将纳入管廊的管线在管廊中所占的空间比例计算出来,公共空间也按管线的空间比例分摊,两者相加,即为管线在成本分摊中所占的比例。其优点是在管廊内部比较公平,但具体到每种管线的现实情况,如自来水管因管径较大,所占空间较大,分摊的费用就较大,但是自来水公司在经济上却远远落后于其他管线单位。如信息管线随着光纤技术的发展,在综合管廊中所占用的空间越来越小,其分担的费用也相应较小。此种方法解决了公平问题,但推行实施的难度却非常大。

直埋成本法:按照管线直埋成本比例进行费用分摊。例如,1KM长度管线的直埋比例为自来水:电力:信息=132,则上述3种管线分别分摊费用的1/6,1/2,1/3。直埋成本法的公平性存在争议,但推行难度有所降低,需要指出的是,由于政府和企业之间的信息是不对称的,而且工程建设过程中的情况复杂多变,怎样确定每种管线真实的直埋成本,需要委托专业的中介机构来完成测算,而不能将各家纳入管廊管线的自行报价为依据。

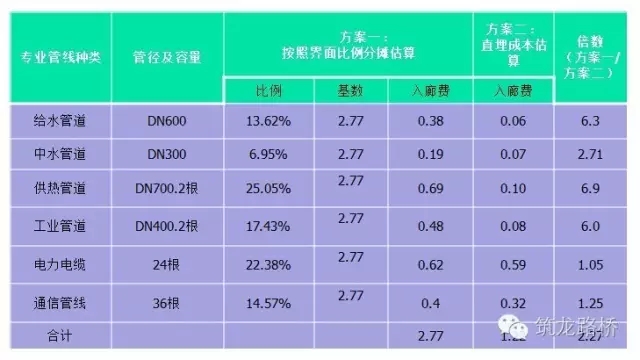

空间比列分摊与直埋成本法入廊费用对比(青岛):

PPP模式参与建设及维护:采用预制装配式施工方法,组建预制厂。结合管廊预制、雨污水检查井、电力电信进预制统筹考虑。

国家《2014-2020年国家新型城镇化规划》提出了“ 统筹电力、通信、给排水、供热、燃气等地下管网建设,推行城市综合管廊,新建城市主干道路、城市新区、各类园区应实行城市地下管网综合管廊模式。加强城镇水源地保护与建设和供水设施改造与建设,确保城镇供水安全。加强防洪设施建设,完善城市排水与暴雨外洪内涝防治体系,提高应对极端天气能力。”

现全国不少于80家制管企业和装备企业已经开发并为工程提供了城市综合管廊、电力电缆管道、城市排涝防洪和市政地铁用预制混凝土箱涵、及预制装配化混凝土检查井等市政基础设施建设用产品和装备。
