戴立先:住宅钢结构围护体系的工程应用

阅读次数: 发布时间:2016-08-10
导读  iINTRODUCTION
笔者结合中建钢构天津厂公寓楼、西部厂公寓楼、蔡甸区保障房及增城挂绿湖新农村改造项目工程实例,介绍了住宅钢结构楼板系统、外墙系统、内墙系统和屋面系统技术特点及常规做法,为类似钢结构住宅提供借鉴。


对于住宅钢结构围护系统,我们关心哪些方面?

外墙:开裂、漏水、保温性能
分户墙及内隔墙:开裂、隔音
楼板:防水、刚度

投资方:成本
施工方:便利
用    户:品质、体验等

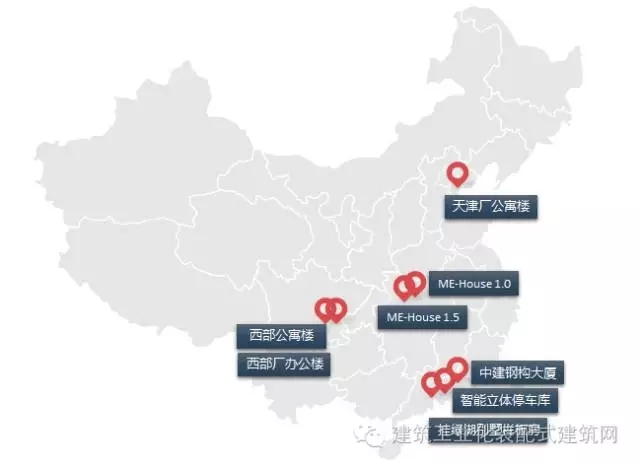

中建钢构以公司自主投资项目为载体,打造了8个钢结构装配式建筑示范项目,形成了GS-Buliding和ME-House两大体系。


案例

        厂公寓

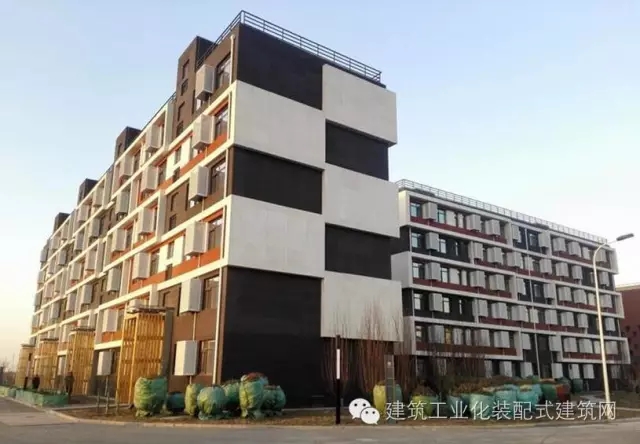

天津厂公寓楼

地上6层,建筑高度19.4米,建筑面积6000平方米,采用全钢框架体系,按国家绿色建筑三星标准建设,执行75%的四步节能标准。
外墙:ALC条板+保温装饰ET板;
内墙:ALC条板;
楼板:可拆卸钢筋桁架楼承板。

 案例



西部厂公寓楼西部厂公寓楼

地上11层,建筑高度37.5米,建筑面积5000平方米,按国家绿色建筑三星标准建设。
外墙:轻质砌块+保温装饰ET板;
内墙:轻质砌块;楼板:钢筋桁架楼承板

案例

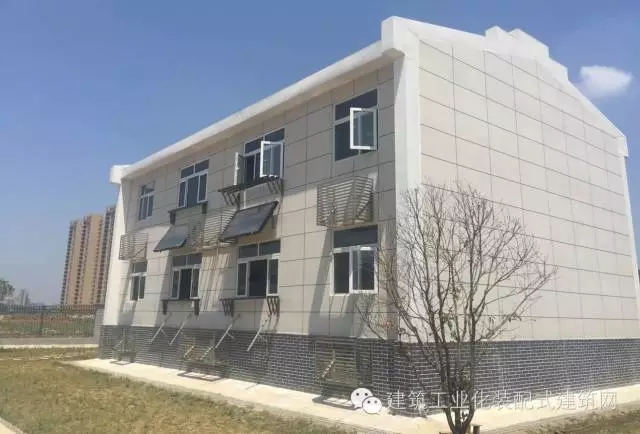

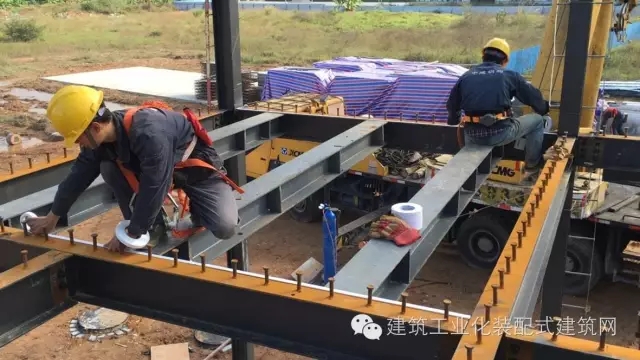

蔡甸区保障房

占地面积150㎡,建筑面积260㎡,地上2层,按照三维模块化方式设计建造。现场装配率100%,主体结构安装仅用32h完成。
墙体:装配式轻钢龙骨灌浆墙体;
楼板:钢桁架楼板。

案例案例

样板楼
挂绿湖样板楼

建筑面积436㎡,地上3层,以增城挂绿湖新农村改造项目为原型,地上结构工期共计23d。
外墙(4种):轻质砌块、ALC条板、EPS砼复合夹心条板、装配式轻钢龙骨灌浆墙体

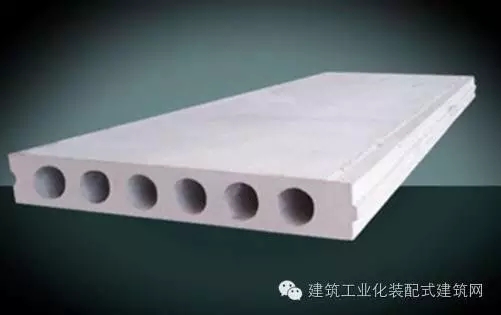

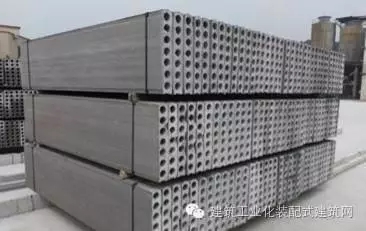

内墙(6种):ALC条板、陶粒砼空心条板、EPS砼复合夹心条板、轻质混凝土空心条板、轻钢龙骨墙体、轻质砌块
楼板(2种):叠合楼板、可拆卸钢筋桁架楼承板

1楼板系统

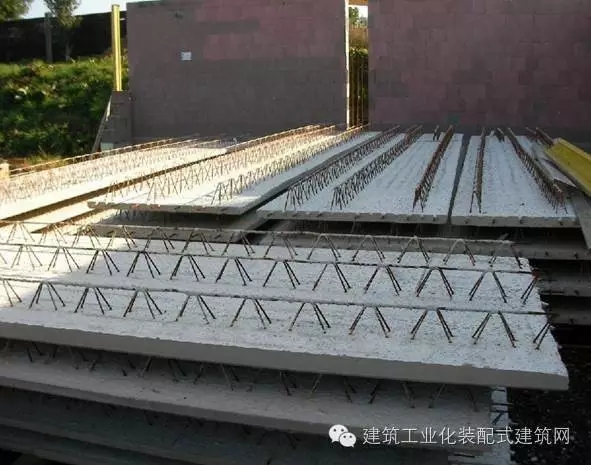

叠合楼板

钢筋桁架楼承板(底模不可拆/可拆)

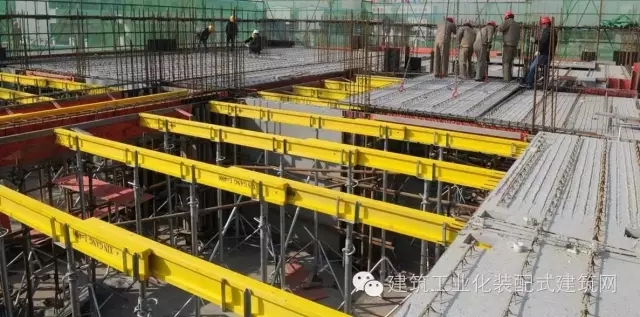

1. 叠合楼板——支撑体系
叠合板支撑最大间距一般不超过1.8m;
现浇满堂脚手架次龙骨一般间距0.2~0.5m。

相比于满堂脚手架,叠合楼板的支撑体系数量少,安拆方便,但常规支撑方案仍然为落地撑,影响流水作业,工作效率不高。



在挂绿湖样板楼应用时,将落地撑改为横向支撑,不占用作业面,可满足钢结构的立面流水需求。但横向支撑不易拆除,每根横向支撑拆除需1~2h 。

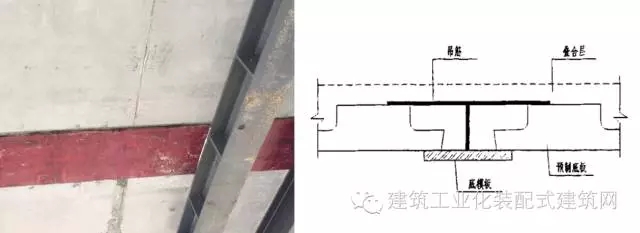

叠合楼板——拼缝处理


两种方式:
①吊筋+底模:支模方式不牢固,拼缝处混凝土浇筑质量难以保证。
②传统支模:费工费时。

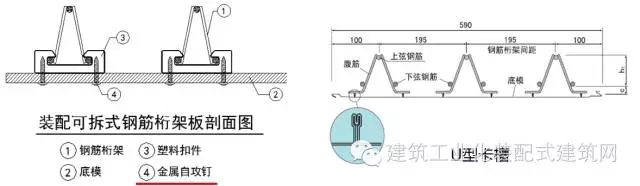

2. 可拆卸钢筋桁架楼承板


上、下弦钢筋:HRB400级(Φ6-Φ14)
腹杆钢筋:冷轧光圆钢筋
底       模:镀锌钢板、木板、复塑板
桁架高度:可根据楼板厚度选择70~270mm

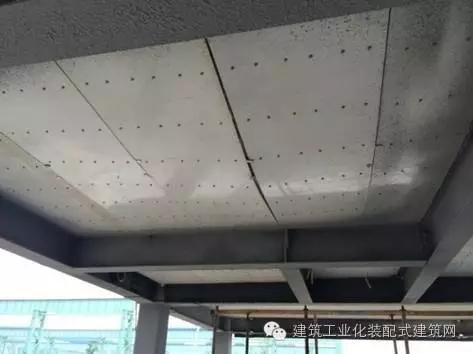

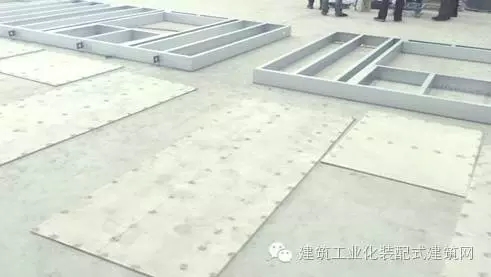

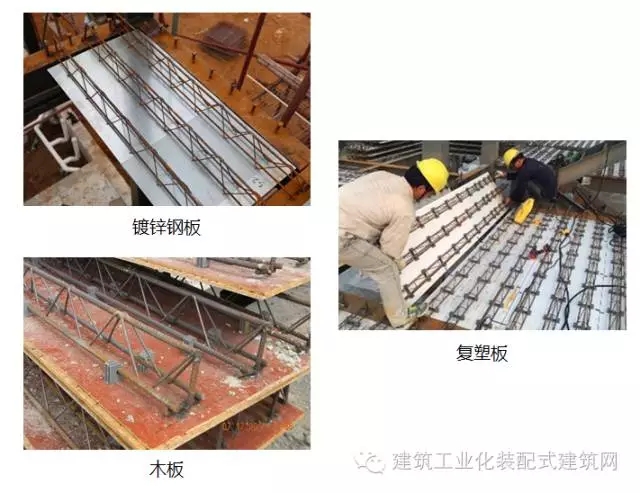

可拆卸钢筋桁架楼承板——底模类型

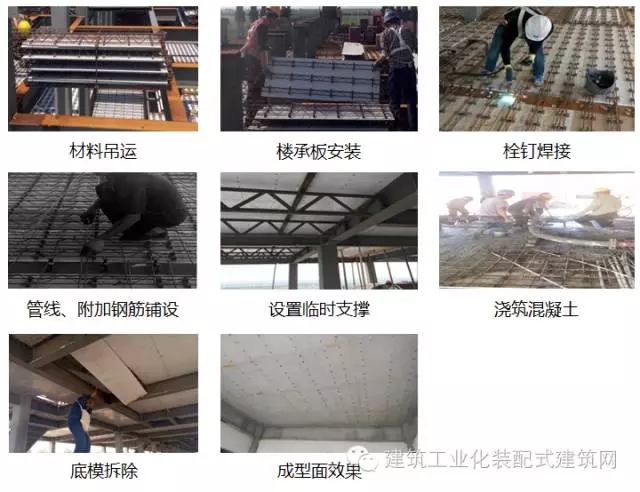

可拆卸钢筋桁架楼承板——施工流程





可拆卸钢筋桁架楼承板特点:工业化程度高,质量可控;施工速度快;底模可拆除,无需吊顶;成型面好。

可拆卸钢筋桁架楼承板——临时支撑设置



天津厂公寓楼楼板厚度为100mm,采用的楼承板桁架高度为70mm,其免支撑跨度为2.5m。部分楼板混凝土浇筑前底部设置了临时支撑,大部分采用竖向支撑,局部采用了横向小桁架支撑。

横向支撑
优点:可实现上下层楼板交叉作业,工期快,可靠性高;
缺点:造价略高。

竖向支撑
优点:造价相对较低,简单易行;
缺点:需等待下层混凝土初凝时间,且如果支撑设置不到位,易出现胀模现象。



支撑不到位,混凝土出现胀模

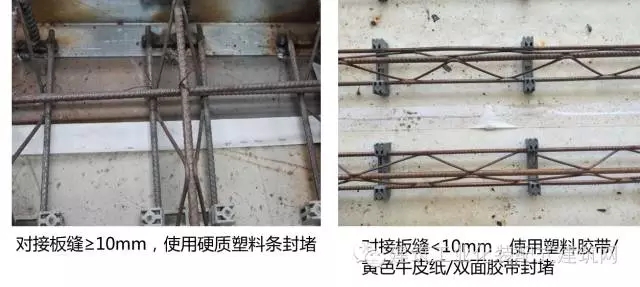

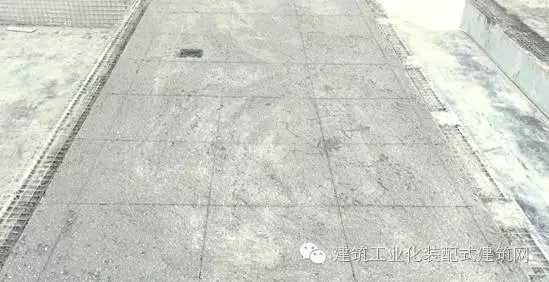

可拆卸钢筋桁架楼承板——板缝处理

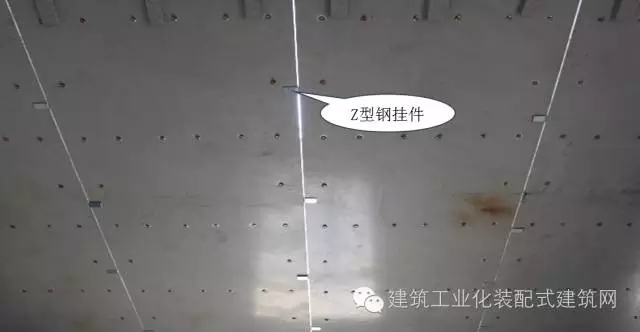

可拆底模采用复塑板时,底模要对接严密,在底模对接处使用Z型钢挂件连接,间距不大于600mm。






3. 小结
(1)可拆卸钢筋桁架楼承板与钢结构体系搭配较好,满足立面流水工序需求;底模可拆除,无需吊顶。
(2)优化支撑系统,研究安拆方便、可伸缩的横向支撑。
(3)优化底模刚度,增加底模的重复利用次数。
(4)完善板缝处理工艺,避免漏浆。

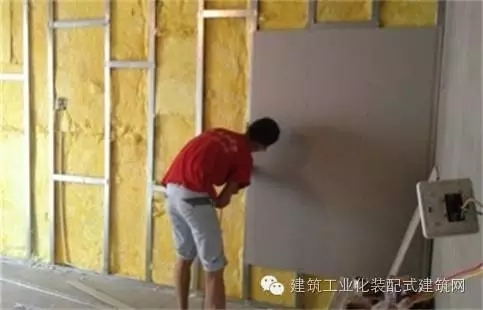

2内墙系统

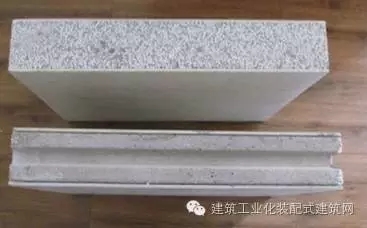

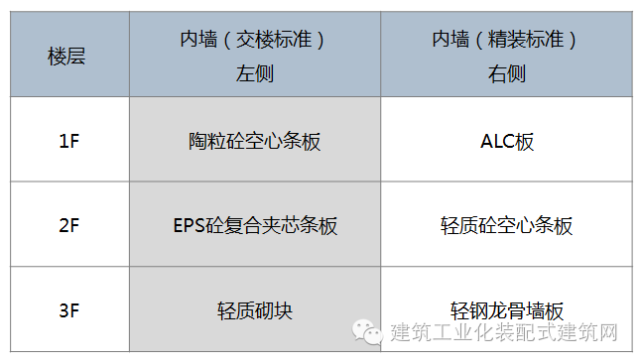

挂绿湖样板楼墙板类型(6种内墙)

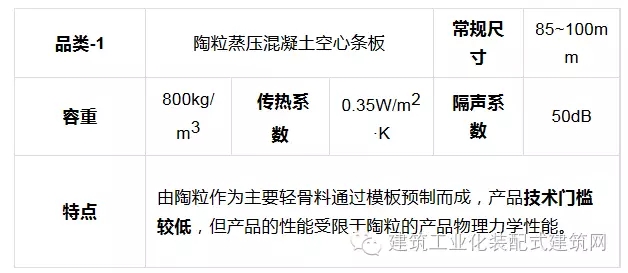

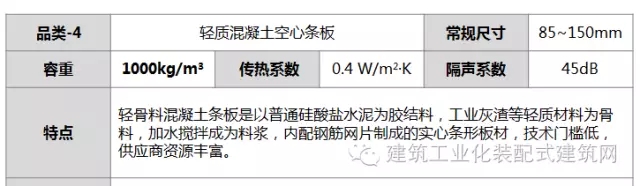

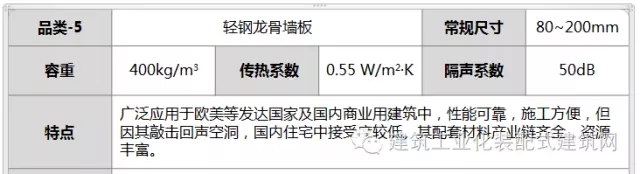

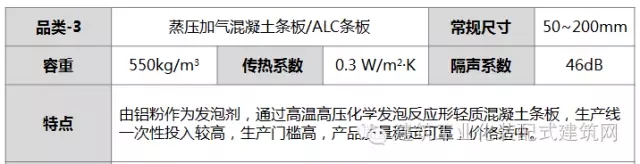

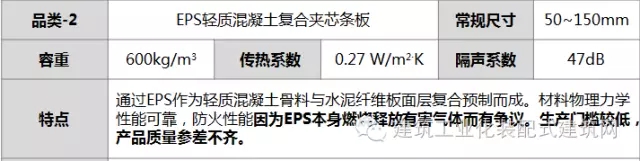

1. 材料性能

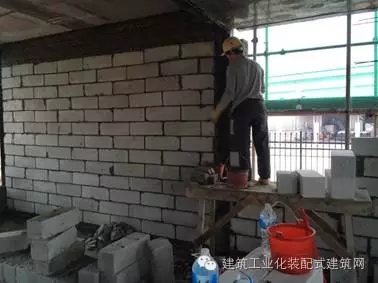

2. 轻质砌块
焊接拉结筋+传统砌砖做法;具备条件可考虑采用免抹灰的高精度蒸压加气砌块。





3. ALC板——连接构造

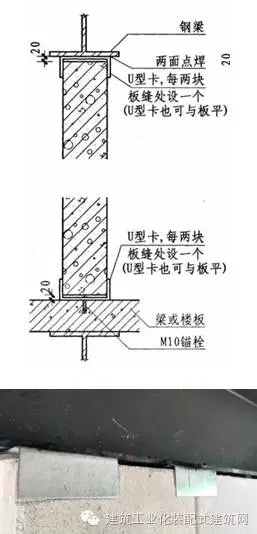

(1)U型卡法

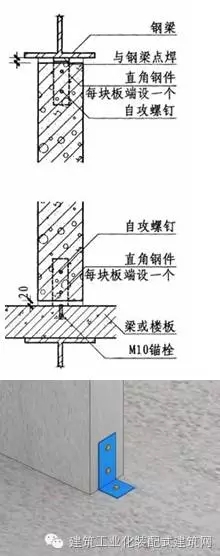

(2)直角钢件法

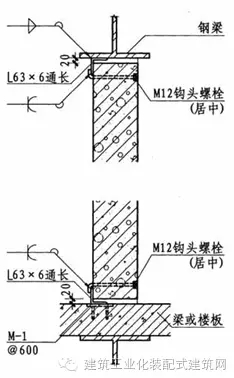

(3)钩头螺栓法

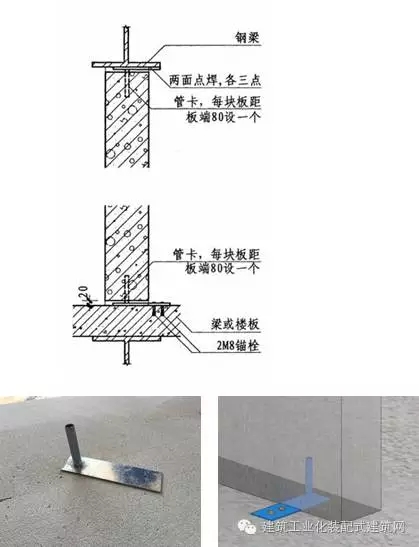

(4)管卡法

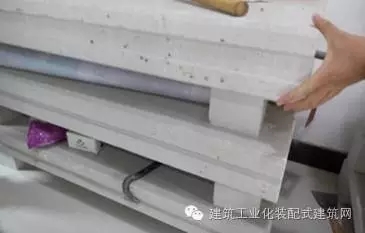

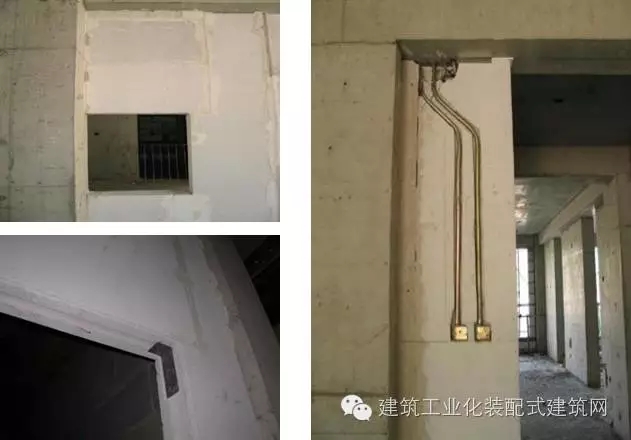

ALC板——水电开孔
墙体可钉可刨,厚板上直接开槽布线,大洞用专用连接件连接固定,小洞直接预留或现场机械开洞。




ALC板——抗裂处理
耐碱玻纤网+基层填缝砂浆+抗裂纸带+弹性腻子。

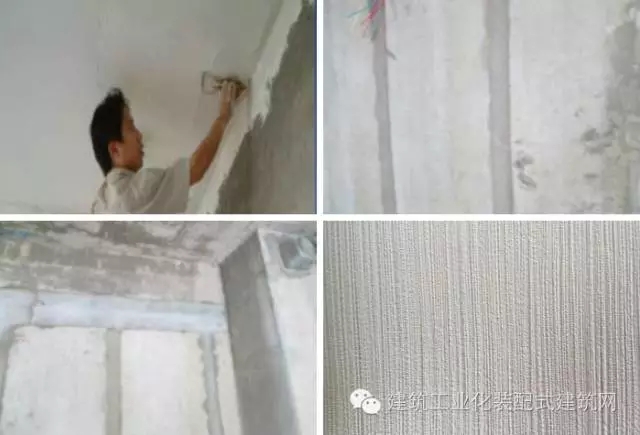

ALC板——面层做法
内墙板补缝+内墙基层打磨修补+粉石膏腻子+饰面做法。

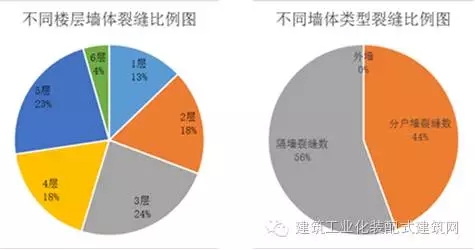

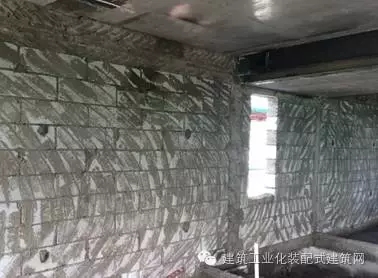

ALC板墙体微裂缝——问题说明






问题说明:
(1)条板拼缝位置局部存在微裂缝,绝大部分为竖向裂缝。
(2)从楼层分布分析:裂缝主要分布在2-5层,1层相对较少,6层数量最少;主要分布在2单元、3单元, 1单元、4单元相对较少。
(3)从墙体位置分析:裂缝全部产生于室内分隔墙和分户墙位置,外墙没有裂缝。

ALC板墙体微裂缝——原因分析及解决措施




(1)冬期取暖,温度骤升,引起的板材干缩而产生的裂缝。
(2)墙板内嵌安装的直角钢件节点,不易适应钢梁的变形,易引起裂缝。

解决措施:
(1)选用在自然条件下静置时间较长,干缩较为完全的板材。施工过程中,将墙板安装和板缝砂浆填补两项工序时间拉大,给予板材较充分的自然干缩时间。
(2)优化连接节点,采用管卡法等更适应变形的连接节点。
(3)优化拼缝处理,由拼接处挂设200mm宽玻纤网改为墙面满铺。

3外墙系统




基墙+保温装饰一体板



装配式轻钢龙骨灌浆墙体

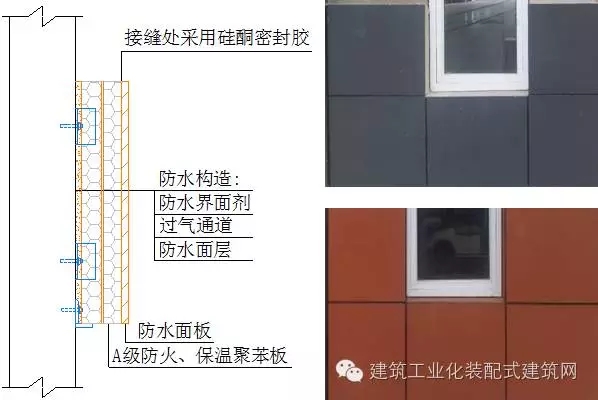

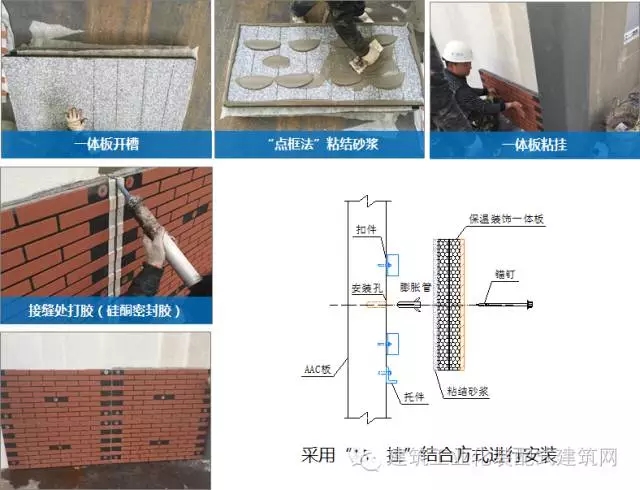

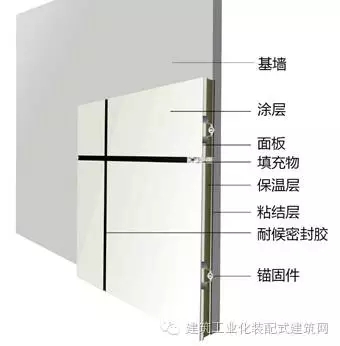

1. 基墙+保温装饰一体板
基墙:轻质砌块或轻质条板。
装饰层:金属漆饰面、实色漆饰面、仿石材饰面。
材料防水、构造防水、结构防水三重防水。





2. 装配式轻钢龙骨灌浆墙体
在工厂先做好轻钢龙骨框架,再进行发泡混凝土浇筑,养护完成后运输到现场进行吊装。
轻钢龙骨框架:制作完成龙骨框架和一侧的水泥纤维盖板;浇筑混凝土之前进行水电管线预埋。
发泡混凝土施工:浇筑发泡混凝土试块浇筑;墙体另一面水泥纤维盖板施工。
墙板养护:进行7天混凝土养护;养护期间需要现场看护。

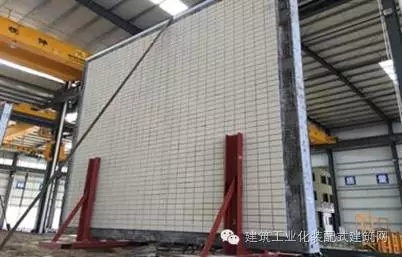

墙体吊装测试:使用吊装横梁将墙体与吊车吊钩相连接;翻身完成后将墙体竖直放置,使用支撑措施,观察墙体外观有无开裂现象。
性能及工艺质量检测:对三种不同密度的发泡混凝土试块进行干密度、强度、保温隔热性、吸水性进行检测,测试施工工艺的质量。

装配式轻钢龙骨灌浆墙体——制作工艺

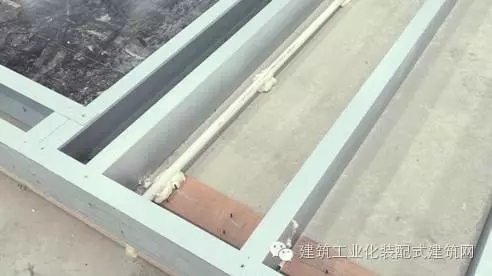

I-轻钢龙骨框架:


制作完成轻钢龙骨框架和水泥纤维盖板



水电管线预埋

II-发泡混凝土浇筑:

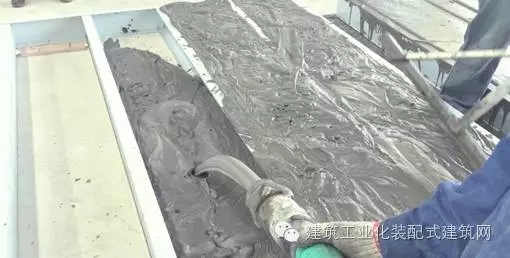

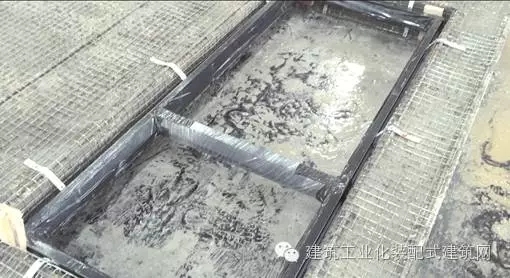

发泡混凝土浇筑

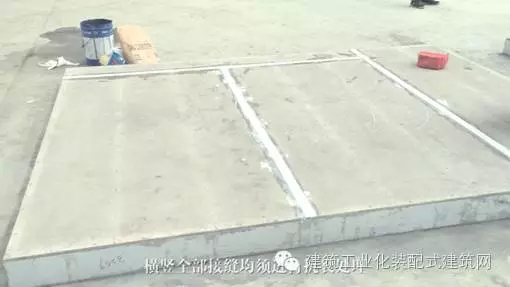

封闭水泥纤维板、拼缝抗裂处理

III-表面处理:

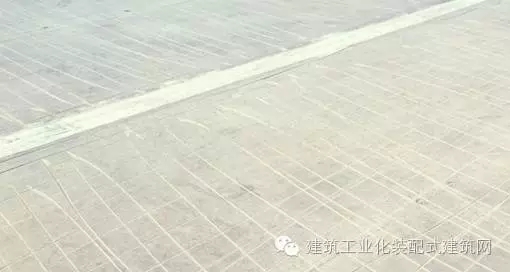

在表面切割出3~4mm深的网格增加砂浆粘结性

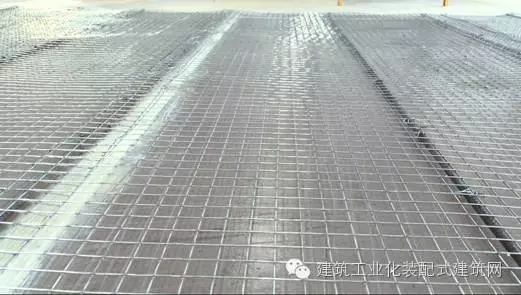

钢筋及钢丝网绑扎
IV-门窗安装:




门窗安装固定

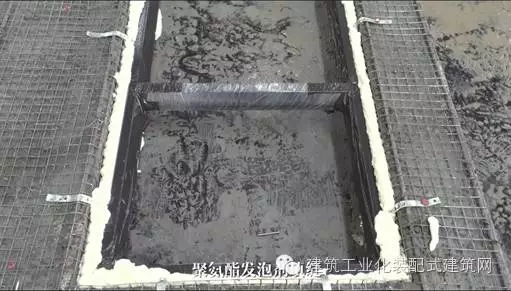

聚氨酯发泡剂填缝
V-制作完成:




涂刷防水砂浆

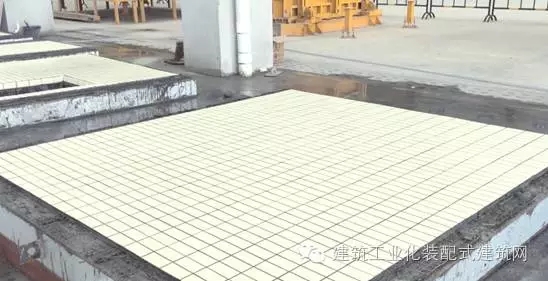

外装饰(瓷砖安装)

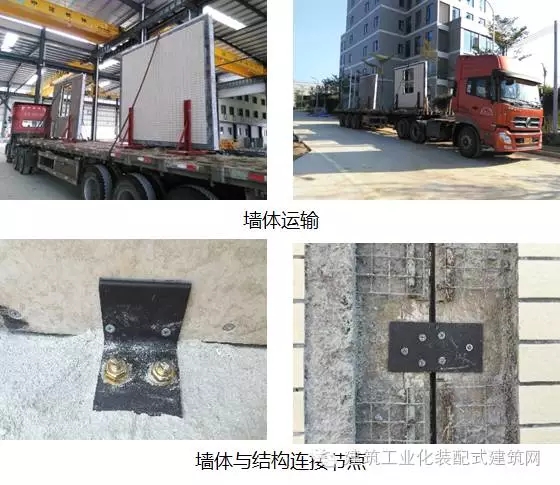

装配式轻钢龙骨灌浆墙体——现场安装
轻钢龙骨灌浆墙体是集水电、外立面装饰为一体的高集成度产品,在安装时需要考虑对接预埋管线、对齐瓷砖缝、建筑外立面水平度等问题。所以在设计阶段和施工阶段需要严格控制相关工序的精度。




4屋面系统

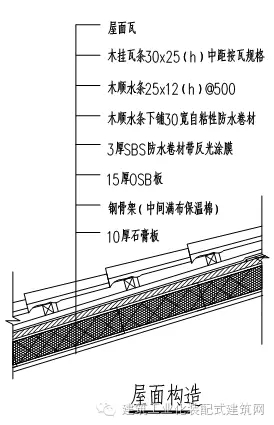

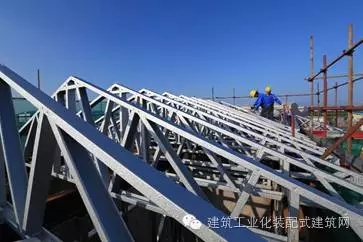

挂绿湖项目采用冷弯薄壁型钢桁架+保温棉+OSB板+防水构造+屋面瓦的做法。
优点:造价相对传统屋面有很大优势;施工便捷,工业化程度较高。
缺点:桁架结构导致空间利用率较低。
